Control de Velocidad y Regulación de Voltaje en Sistemas de Generación Eléctrica
Análisis de gobernadores, AVRs, estrategias de reparto de carga y protección coordinada.
1. Introducción y Contexto
Los sistemas de generación eléctrica en industrias de petróleo, gas, energías renovables y plantas termoeléctricas operan frecuentemente en modo aislado (isla), sin conexión a redes eléctricas públicas. Esta condición impone desafíos únicos en el control de frecuencia (gobernador) y regulación de voltaje (AVR), requiriendo estrategias especializadas para garantizar estabilidad, confiabilidad y continuidad operacional.
Desafíos de Sistemas Aislados
⚡ Baja Inercia del Sistema
Sin la inercia de grandes redes interconectadas, los transitorios de frecuencia y voltaje son más severos ante cambios de carga o contingencias. La constante de inercia (H) típicamente 1-3 s vs 5-10 s en redes interconectadas.
⚙️ Reparto de Carga Crítico
Múltiples generadores deben compartir MW y MVAR de manera equilibrada sin comunicaciones complejas. Desbalances causan oscilaciones de voltaje y frecuencia.
🔌 Arranque de Motores Grandes
Corrientes de inrush de 6-8× la corriente nominal imponen demandas transitorias severas, comprometiendo estabilidad si no se cuenta con reserva giratoria N+1 o N+2.
🛡️ Protección y Load Shedding Coordinado
Esquemas rápidos de desprendimiento de carga (UFLS) son esenciales para mantener estabilidad ante pérdida súbita de generadores (tiempo de respuesta <100 ms).
Objetivos del Control Integrado
El sistema de control de generación en modo aislado debe lograr simultáneamente:
- Frecuencia estable: Mantener 60.00 Hz ±0.1 Hz bajo condiciones normales
- Voltaje regulado: Mantener voltaje nominal ±1% en barras principales
- Reparto automático de potencia: Distribución proporcional de MW y MVAR
- Estabilidad transitoria: Recuperación rápida (<5 s) ante perturbaciones
- Protección coordinada: Aislamiento selectivo en <100 ms mediante relés 87G/87B
2. Operación en Modo Isla vs Modo Interconectado
Comprender las diferencias fundamentales entre operación aislada e interconectada es esencial para diseñar estrategias de control apropiadas. La transición entre modos requiere reconfiguración automática de parámetros de control.
| Característica | Modo Isla (Aislado) | Modo Interconectado |
|---|---|---|
| Inercia del Sistema | ⚠️ Baja (H = 1-3 s) | ✓ Alta (H = 5-10 s) |
| Control de Frecuencia | Gobernadores locales (droop o isócrono) | Red impone frecuencia; gobernador en standby |
| Control de Voltaje | AVR con droop reactivo, CCC, o V/Hz | AVR con PF target o VAR schedule |
| Respuesta Transitoria | ⚠️ Rápida y severa | ✓ Amortiguada por inercia de red |
| Arranque Motor Grande | ⚠️ Requiere N+1 o N+2 | ✓ Red absorbe transitorio |
| Load Shedding | Crítico (UFLS mandatorio) | Menos frecuente, según NERC |
💡 Ventaja del Modo Interconectado
En modo interconectado, la red eléctrica actúa como una fuente de potencia infinita que impone frecuencia constante y proporciona reserva ilimitada.
3. Evolución Tecnológica de Sistemas de Control
El control de gobernadores y AVRs ha evolucionado desde sistemas mecánicos hasta soluciones digitales avanzadas. Esta evolución refleja el mejoramiento progresivo de la respuesta dinámica y precisión.
Era Mecánica/Hidráulica (1950-1970)
Gobernadores
- Regulador centrífugo (flyball)
- Droop fijo 4-5% no ajustable
- Tiempo respuesta: >500 ms
AVRs
- Electromecánicos con relés
- Reóstatos para ajuste manual
- Tiempo respuesta lento (>1 s)
Era Analógica (1970-1990)
Gobernadores
- Woodward 2301A electrónico
- Droop ajustable 2-6%
- Tiempo respuesta: ~200 ms
AVRs
- Basler SR7, Brush A30
- Droop reactivo analógico
- Tiempo respuesta: ~200 ms
Era Digital (1990-2010)
Gobernadores
- Woodward 505E, MicroNet TMR
- Algoritmos PID digitales DSP
- Tiempo respuesta: ~50-100 ms
AVRs
- Basler DECS-250, ABB UNITROL 1000
- Procesamiento DSP 32-bit
- Tiempo respuesta: <80 ms
Era en Red (2010-2025)
Gobernadores
- Peer-to-peer Ethernet load sharing
- Reparto isócrono sin maestro
- Integración IEC 61850
AVRs
- ABB UNITROL 6000, Brush A3100
- Comunicación redundante integrada
- Tiempo respuesta: <50 ms (UNITROL: 30 ms)
📊 Tendencia de Rendimiento
La mejora en tiempo de respuesta en 75 años es exponencial:
- 1950: >1000 ms (mecánico)
- 1980: ~200 ms (analógico)
- 2000: <80 ms (digital DSP)
- 2025: <30 ms (DSP 32-bit + redundancia)
4. Control de Velocidad del Gobernador
El gobernador regula la velocidad mecánica de la turbina para mantener la frecuencia eléctrica. Sus modos principales, diferenciados según la aplicación, son:
- Droop (Compensado): Relación lineal \( \Delta f = -\text{Droop} \times \Delta P \). Típicamente 5%, permite reparto proporcional sin comunicación. Fórmula: \( f = f_s – (\text{Droop} \times P/P_{\text{nom}}) \times f_s \)
- Isócrono (Sin Droop): Mantiene frecuencia fija (\( \Delta f = 0 \)) ajustando automáticamente P. Requiere un maestro que fije setpoint.
- Speed Bias: Droop dinámico que ajusta pendiente según inercia y reserva disponible.
- Peer-to-Peer: Red descentralizada; cada gobernador comparte estado vía Ethernet (IEC 61850), logrando isócrono sin maestro centralizado.
Aplicación según modo: En isla se usa droop, speed bias o peer-to-peer; en interconectado el gobernador queda inactivo (standby).
Parámetros y Dinámicas Clave
Parámetros de Configuración
- Droop %: 2–6 % típico
- Setpoint frec. (fs): 59.5–60.5 Hz
- Rango potencia P: 0–100 % Pnom
- Tiempo respuesta: 50–200 ms (DSP 2025: 20-50 ms)
- Ganancias PID: Kp, Ki, Kd digitales sintonizables
Respuesta Dinámica Típica
Ante aumento de 5% de carga:
- Caída inicial: \( \Delta f \approx -0.3 \) Hz
- Respuesta gobernador: 100-200 ms
- Recuperación a 95%: 2-4 segundos
- Sobreimpulso: ±0.05 Hz (bien amortiguado)
Comparativa: Droop vs Isócrono
| Parámetro | Droop 5% | Isócrono (Maestro) |
|---|---|---|
| Frecuencia final | Variable con P (59.7-60.3 Hz) | Fija a 60.0 Hz |
| Reparto P | Proporcional, sin comunicación | Requiere maestro o red central |
| Estabilidad oscilación | Menor amortiguamiento (\( \zeta \approx 0.4 \)) | Alta precisión, tendencia a oscilar si dessintonizado |
| Aplicación típica | Sistemas isla multi-GTG | PMS centralizado o peer-to-peer |
5. Estrategias Avanzadas de Control de Gobernador
Más allá de droop e isócrono simple, los gobernadores modernos implementan técnicas avanzadas para optimizar reparto de carga, estabilidad y adaptación a condiciones variables.
5.1 Speed Bias Control (Droop Dinámico)
El speed bias ajusta dinámicamente el droop en función de parámetros del sistema en tiempo real:
- Inercia del generador: H mayor → droop menor → mayor amortiguamiento
- Carga conectada: Aumenta droop con carga ligera para evitar oscilaciones
- Reserva rotante: Modifica pendiente automáticamente para garantizar N+1
- RoCoF (Rate of Change of Frequency): Si \( \frac{dF}{dt} > \) umbral, activa control más agresivo
5.2 Peer-to-Peer Network Load Sharing
Comunicación Ethernet directa entre gobernadores permite reparto isócrono descentralizado:
- Cada unidad transmite P, f, \( \Delta P/\Delta t \) a pares
- Cálculo distribuido de setpoint común
- Tolerancia a falla de 1 unidad sin degradación
- Sincronismo automático continuo (<100 ms)
5.3 Predictive Control y Machine Learning
Algoritmos DSP avanzados emplean modelos del sistema e histórico de eventos:
- Predicción de transitorios: Ajustes anticipados de PID
- Auto-tuning: Calibración en línea de Kp, Ki, Kd
- Reducción de sobreimpulso: Mínima oscilación
6. Regulación de Voltaje (AVR – Automatic Voltage Regulator)
El AVR ajusta automáticamente la excitación (corriente de campo) del generador para mantener el voltaje terminal dentro de límites estrechos. En sistemas isla, es crítico para absorber cambios de carga reactiva (MVAR).
Funciones Principales del AVR
- Regulación V/Hz: Ajusta tensión proporcional a frecuencia: \( V = 1.2f \) para \( f < 50 \) Hz
- Control de Factor de Potencia: Opera en PF fijo (ej. 0.9 lagging) o variable
- Limitadores programables: OEL (Over Excitation), UEL (Under Excitation), V/Hz, Ie, Imin
- Compartición de potencia reactiva: CCC o droop reactivo en paralelo
Modos de Control del AVR
1 Modo Voltaje Constante
- PID compara \( V_{\text{med}} \) vs \( V_{\text{setpoint}} \)
- Ajusta corriente de excitación (Ie)
- Tolerancia: ±1% según IEEE C50.13
- Actuación rápida (<50 ms)
2 Modo Power Factor
- Sensor de corriente reactiva
- Mantiene PF = cos(φ) = 0.9 típico
- Genera/absorbe MVAR según demanda
- Estable en redes débiles
3 Modo Droop Reactivo
- Reduce voltaje con carga reactiva: \( V = V_{\text{nom}} – m \times Q \)
- Pendiente típica: 5-10% por 100% Qnom
- Reparto automático de MVAR
- Desventaja: voltaje cae con carga
4 Modo CCC
- Intercambia señal de Ie entre AVRs
- Promedian para igualar corriente de campo
- Reparto perfecto de MVAR a V constante
- Requiere cableado de señal
7. Droop Reactivo y Compensación de Voltaje

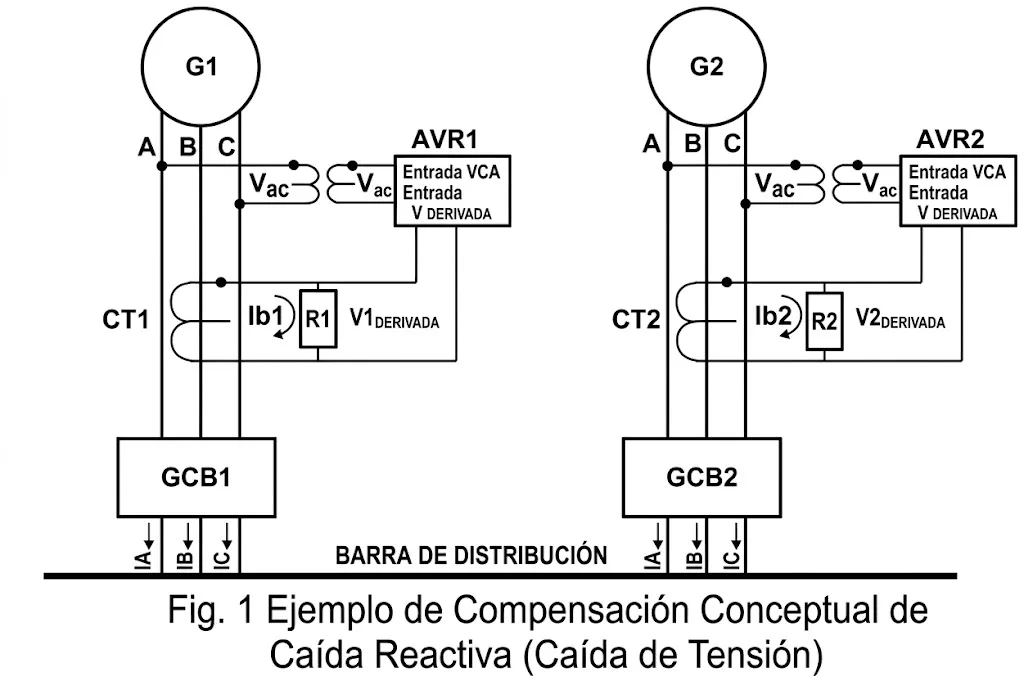

El droop reactivo es una técnica de control que asocia cambios en la tensión del generador con la demanda de potencia reactiva (MVAR), permitiendo reparto automático sin comunicación digital. Muy utilizado en sistemas aislados con múltiples generadores.
Principio fundamental: \( V = V_{\text{nom}} – (\text{Droop}_Q \times Q) \)

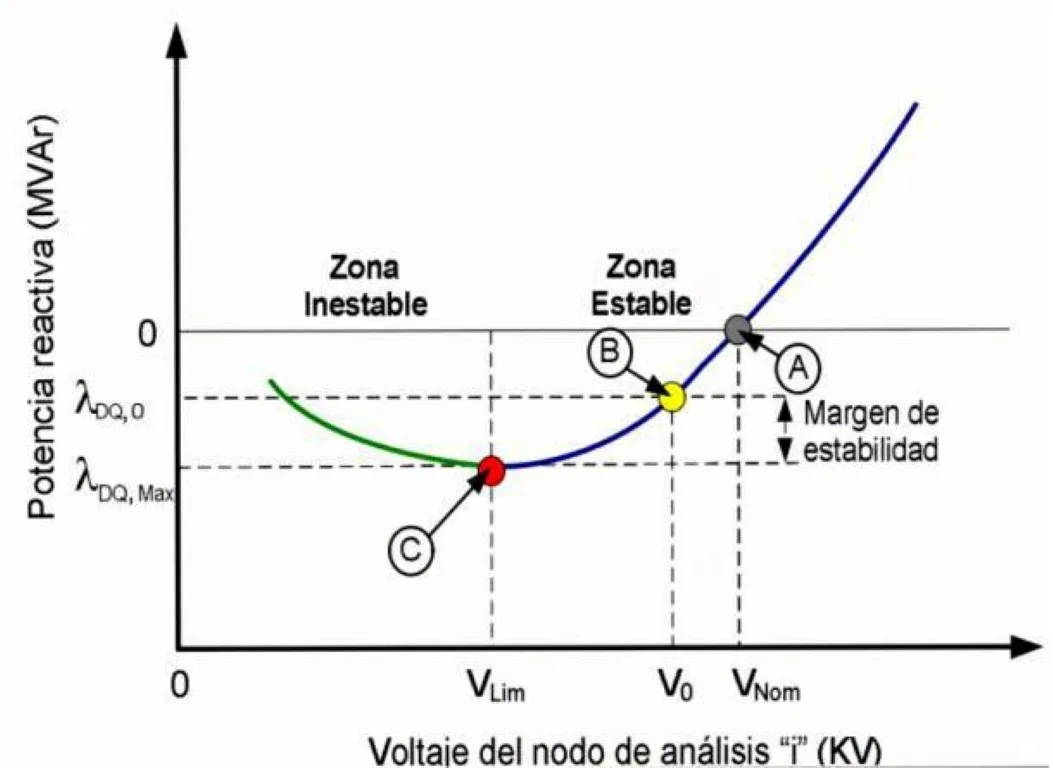

7.2 Ejemplo de Curva V–Q
Fundamento Teórico del Droop Reactivo
- Punto de operación nominal: \( V_{\text{nom}} \) (480V, 6.6kV, etc.), \( Q = 0 \) MVAR, \( \cos(\phi) = 1.0 \)
- Pendiente típica: 5–10 % de caída en voltaje por 100 % de \( Q_{\text{nom}} \)
- Ecuación de control: \( V_{\text{ref}} = V_{\text{nom}} – m \times (Q – 0) \), donde m = pendiente de droop
- Acción del AVR: Lee V terminal y Q actual, calcula \( V_{\text{ref}} \), ajusta Ie

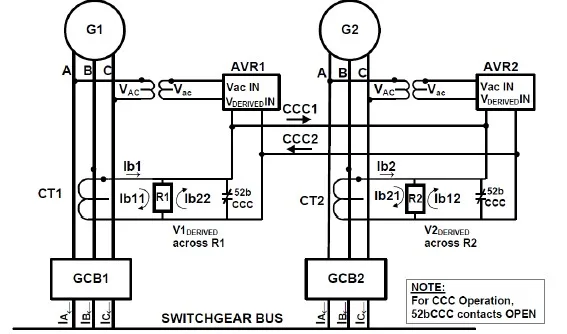

8. Compensación de Corriente Cruzada (CCC)
La Compensación de Corriente Cruzada (Cross Current Compensation, CCC) es una técnica avanzada de control reactivo en la cual los AVRs de generadores en paralelo comparten señales de excitación para lograr un reparto equitativo de MVAR sin afectar el voltaje del sistema.

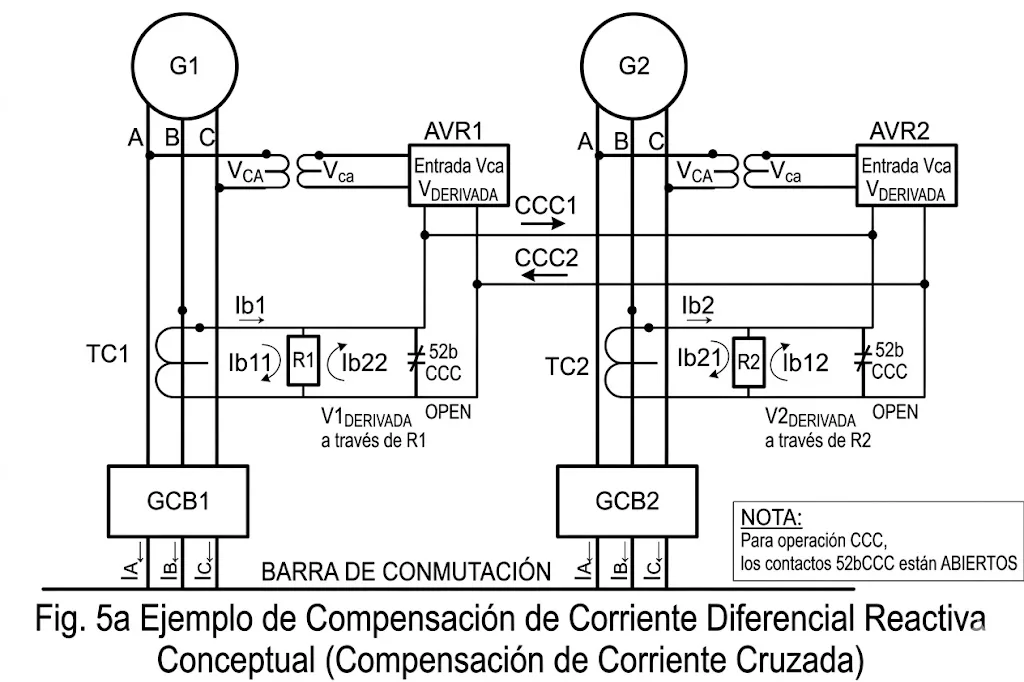

8.1 Principio de Operación del CCC
- Medición: Cada AVR lee su corriente de excitación (Ie) mediante TC en el campo
- Transmisión: Señal de Ie se envía a un bus de comunicación común a todos los AVRs
- Promediación: Nodo maestro calcula: \( I_{\text{e,avg}} = \frac{\sum I_e}{N} \)
- Retroalimentación: Cada AVR recibe \( I_{\text{e,avg}} \) y compara con \( I_{\text{e,local}} \)
- Corrección: Controlador PI actúa para que \( I_{\text{e,local}} \rightarrow I_{\text{e,avg}} \)
- Resultado: Todas las máquinas generan igual corriente de campo, comparten MVAR perfectamente

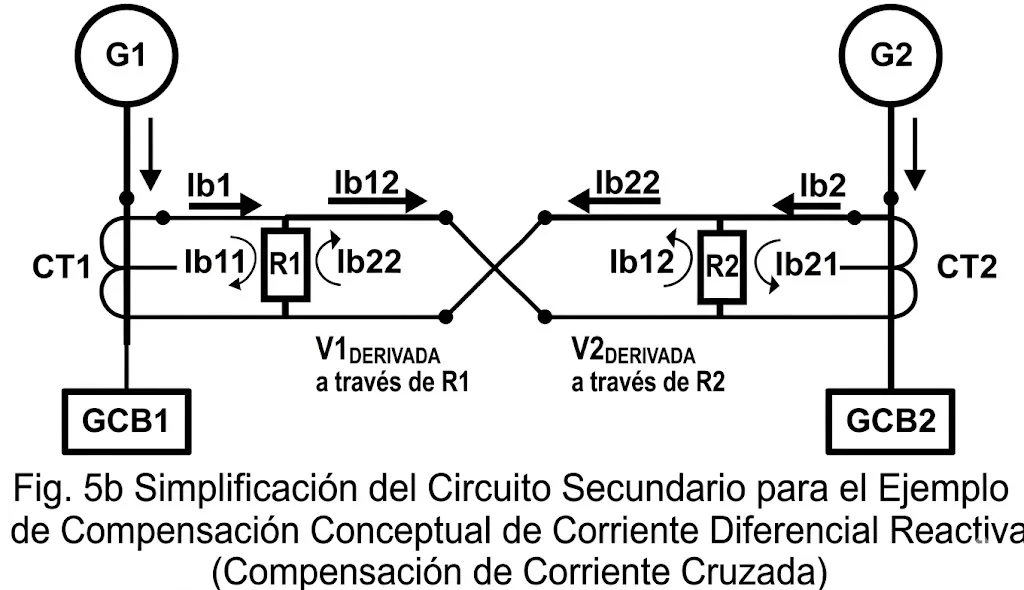

8.2 Fórmula de Control CCC
Referencia de campo ajustada:
\( V_{\text{field,ref}} = V_{\text{field,nom}} + K_p (I_{\text{e,avg}} – I_{\text{e,local}}) + K_i \int (I_{\text{e,avg}} – I_{\text{e,local}}) dt \)
Donde \( K_p \) es ganancia proporcional, \( K_i \) ganancia integral. Típicamente \( K_p = 0.5-1.0 \), \( K_i = 0.1-0.5 \) para respuesta rápida y estable.
8.3 Ventajas y Consideraciones del CCC
✓ Ventajas de CCC
- Voltaje constante (SIN caída)
- Reparto preciso de MVAR (±2%)
- No requiere ajuste de droop
- Compatible con AVRs digitales modernos
⚠️ Consideraciones
- Requiere cableado de señal Ie dedicado
- Complejidad de configuración inicial
- Necesita filtrado (LPF ~2 Hz)
- Fallback automático a droop si falla comunicación
9. AVRs Modernos: Análisis y Comparativa de Modelos
Los reguladores de voltaje modernos incorporan DSP 32-bit, comunicaciones redundantes y funciones avanzadas. A continuación se analizan cuatro familias representativas líder en mercado (2024-2025).
ABB UNITROL 6000
Solución premium para generadores >100 MVA
- DSP: 32-bit, 10 kHz muestreo
- T_resp: <30 ms (especificado)
- Limitadores: OEL, UEL, V/Hz, V_min, I_e; 8 puntos configurables
- Comunicaciones: Modbus TCP/IP, IEC 61850 GOOSE, HSR
- Redundancia: Dual-channel hot-standby
Brush A3100
Evolución del A30, compacto y modular
- Formato: Módulo DIN o panel
- CCC digital: Integrado, sin cableado
- T_resp: <50 ms típico
- Display: HMI gráfica intuitiva
- Firmware: Actualizaciones OTA sin downtime
Basler DECS-250N
Integrada con protección de rotor incluida
- Protección: Earth Fault rotor, Loss-of-Field
- Load sharing: Ethernet y Modbus peer-to-peer
- Software: BESTCOMSPlus para configuración
- Escalabilidad: Hasta 6 unidades en red
- T_resp: ~80 ms
Siemens SIMOREG
Control vectorial para excitación DC brushless
- Control: Vectorial, precisión <1% MVAR
- Comunicaciones: Profibus, Profinet, OPC UA
- Integración: PCS7, Simatic Automation
- Filtrado: Armónicos de excitación integrado
- T_resp: <40 ms
Comparativa de Rendimiento
| Parámetro | UNITROL 6000 | Brush A3100 | DECS-250N | SIMOREG |
|---|---|---|---|---|
| T_resp (ms) | ≤30 | ≤50 | ~80 | ≤40 |
| Precisión V | ±0.5% | ±1% | ±1% | <1% |
| CCC Integrado | Opcional | ✓ Sí | Opcional | N/A |

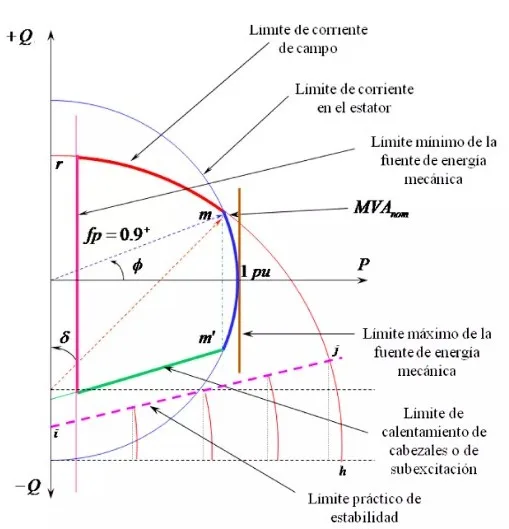

10. Curva de Capacidad P–Q del Generador
La curva de capacidad P–Q de un generador síncrono muestra la combinación máxima de potencia activa (MW, eje x) y reactiva (MVAR, eje y) que puede entregar de forma segura, respetando límites térmicos, de estabilidad y de aislamiento según IEEE C50.13 e IEC 60034-1.
Factores que Definen los Límites Operativos
Límite Térmico de Armadura (Ia_max)
Definido por corriente máxima del bobinado de estátor. Típicamente corresponde a 105-110% \( P_{\text{nom}} \). Círculo exterior. Protegido por relé 50/51 y limitador OEL en AVR.
Límite Térmico de Campo (Ie_max)
Corriente de excitación máxima que protege el rotor de daño térmico. Límite OEL del AVR. A mayor \( I_e \), mayor potencia reactiva pero también mayor calor en devanado de campo.
Potencia Máxima de Turbina (Pmax)
Tope de MW suministrados por el motor primo. Define cota superior horizontal del diagrama. No se puede exceder sin sobrecarga mecánica del eje.
Límite de Mínima Excitación (UEL)
Corriente de excitación mínima para mantener estabilidad. Si \( I_e \) baja mucho, el generador puede perder sincronismo. Relé 40 (Loss-of-Field) protege. En gráfico: límite de Q negativo máximo (~-0.4 pu típico).
⚠️ Consecuencias de Operar Fuera de la Curva
- Pérdida de sincronismo: Máquina se sale de paso si \( I_e \) es muy baja
- Sobrecalentamiento: Exceso de corriente acelera envejecimiento del aislamiento
- Daño mecánico: Estrés térmico y magnético genera fatiga
- Reducción de vida útil: Estimado: reducción del 40-60%
11. Arranque de Motores Grandes en Sistemas Isla
El arranque de motores de media/alta tensión (MW-class) impone corrientes de inrush de 6–8 × I_nom que afectan severamente frecuencia y voltaje en sistemas aislados. Requiere reserva giratoria N+1 o N+2 y coordinación con load shedding.
Impacto en Frecuencia y Voltaje
- Caídas de frecuencia: \( \Delta f = -\frac{\Delta P_{\text{inrush}}}{2H \times S_{\text{base}}} \) donde H es constante de inercia. Para \( H=3s \), \( \Delta P=2 \) MW en base 6.3 MW: \( \Delta f \approx -0.5 \) Hz
- Depresión de voltaje: \( \Delta V \approx I_{\text{inrush}} \times Z_{\text{sys}} \). En sistemas débiles (\( Z_{\text{eq}} \) alto), caídas de V pueden ser 10-15% transitoriamente
- Duración del transitorio: Típicamente 1-3 segundos hasta que motor alcanza 95% velocidad síncrona
- Requerimiento de reserva: N+1 mínimo; N+2 recomendado si arranques frecuentes
Técnicas de Mitigación
A. Variadores de Frecuencia (VFDs)
- Control de rampa de voltaje/frecuencia 0-100 Hz
- Arranque suave: \( I_{\text{inrush}} \) limitado a 2-2.5 × I_nom
- Torque controlado, mejora arranque
- Impacto: \( \Delta f \) reducido a -0.1 a -0.2 Hz
B. Load Shedding Preventivo
- Desconexión de cargas auxiliares pre-arranque
- PMS coordina: reduce carga 5-10% antes de motor MW
- Reconexión gradual post-arranque
- Evita cascada de disparos
C. Arranques Secuenciales
- Retraso entre arranques de motores grandes
- Permite recuperación f y V entre transitorios
- Típicamente 30-60 s entre arranques
- Automatizado en PMS
D. Control Dinámico de AVR/Gobernador
- Speed bias reduce droop durante arranque
- AVR modifica limitadores (OEL/UEL) temporalmente
- Mejora amortiguamiento transitorio
- Requiere sintonización según motor y sistema
12. Step Load Capability y Capacidad de Sobrecarga Corta
La capacidad de step load es la habilidad del sistema de generación para absorber incrementos súbitos de carga (5-15% en segundos) manteniendo frecuencia y voltaje dentro de límites de estabilidad.
Criterios de Step Load
| Parámetro | Criterio Típico | Método Verificación |
|---|---|---|
| \( \Delta P \) (escalón) | 5-15% \( P_{\text{nom}} \) | IEEE C37.041 (step load test) |
| \( \Delta f \) mínimo permitido | > -1.0 Hz (normal); > -2 Hz (falta) | NERC, IEEE 1547 |
| \( t_{\text{estab}} \) | < 5 segundos | Simulación EMTP/DigSILENT |
| \( \Delta V \) mínimo permitido | 90-110% nominal | Medición en barras principales |
Estrategias de Diseño para Mejorar Step Load
- Simulaciones de estabilidad: Modelos de inercia (H), impedancia de red (\( X_d \), \( X_d’ \)), gobernador, AVR para cada paso de carga
- Dimensionamiento de spinning reserve: N+1 mínimo para \( \Delta P \) máximo esperado
- Configuración UFLS: Tiempos de respuesta <200 ms
- Sintonización de gobernador/AVR: Droop, speed bias, PID para máxima estabilidad
- Verificar curvas térmicas: Certificación \( I_a \) vs t, \( I_e \) vs t según IEEE
13. Protección Eléctrica Integrada
Las protecciones eléctricas coordinan con esquemas de control de frecuencia/voltaje (gobernador, AVR) y load shedding para mantener estabilidad del sistema. Estándares IEEE C37.2 e IEC 60255 establecen requisitos de rendimiento.
Dispositivos ANSI Clave en Sistemas de Generación
| ANSI | Función | Tiempo Operación | Integración con Control |
|---|---|---|---|
| 27 | Under Voltage | 0.5–10 s | Deshabilita AVR, alerta PMS ante V bajo |
| 40 | Loss of Field | 0.5–2 s | Trip GTG, aviso inmediato para reparto |
| 50/51 | Overcurrent | 16–50 ms (50) / 0.1–30 s (51) | Protege líneas, coordina con 87 |
| 87G | Generator Differential | 20–50 ms | Trip GTG, dispara speed bias inmediato |
| 87B | Bus Differential | 20–30 ms | Trip bus, activa load shedding automático |
Escenario: Falla Trifásica Interna y Recuperación
- Falla trifásica interna en GTG-1: 87G reconoce diferencia de corrientes > umbral, dispara en <50 ms
- PMS detecta caída de P e impulso de \( dF/dt \): \( \Delta f > -1.5 \) Hz → activa speed bias en GTG-2,3 para reparto rápido
- Si \( \Delta f \) continúa < -2 Hz: Dispara UFLS etapa 1 en ~100 ms
- AVR reconfigura limitadores: Para nueva condición de carga (2 GTG en vez de 3)
- Al recuperar \( f > -0.5 \) Hz: PMS sincroniza GTG-1 en standby vía check-sync
14. Filosofías Avanzadas de Load Shedding (UFLS)
El load shedding es la desconexión automática y coordinada de cargas cuando la generación disponible no puede sostener la demanda. Protege la estabilidad evitando colapso cascada de la frecuencia.
Underfrequency Load Shedding (UFLS)
Basado en la frecuencia, desconecta bloques de carga escalonadamente.
- Etapas: 59.5, 59.0, 58.5, 58.0 Hz típicos
- Retardos: 50–200 ms entre etapas (evita «chattering»)
- Prioridades: Cargas no críticas primero
- RoCoF: \( \frac{dF}{dt} > -2 \) Hz/s para detección rápida
Contingency-Based Shedding
Desprendimiento automático basado en evento de falla.
- Cálculo: Carga a shed = \( P_{\text{perdido}} – \text{SpinningReserve} \)
- Velocidad: Comando en <100 ms tras detección
- PMS: Dispatch automático de grupos de cargas predefinidos
- Ventaja: Acción proporcional al tamaño real del evento
Ejemplo de Configuración UFLS en Plataforma Offshore
| Etapa | Umbral f (Hz) | Carga Shed (MW) | Retardo (ms) | Criticidad |
|---|---|---|---|---|
| 1 | 59.5 | 5 | 100 | No crítica (iluminación, ventilación) |
| 2 | 59.0 | 8 | 150 | Bombas secundarias |
| 3 | 58.5 | 12 | 150 | HVAC, procesos no críticos |
| 4 | 58.0 | 20 | 200 | Compresores auxiliares |
Reconexión Automática (Reconnection)
Proceso de restauración: Tras shed, cargas se reconectan automáticamente cuando frecuencia se recupera (histerésis típica ~0.5 Hz):
- Etapa 4 reconecta cuando \( f > 59.0 \) Hz
- Etapa 3 reconecta cuando \( f > 59.5 \) Hz
- Y así sucesivamente en orden inverso
- Retardos de reconexión: típicamente 60-120 s por etapa
15. Marco Normativo: Estándares IEEE, IEC y NERC
La implementación de sistemas de control, protección y gestión de energía debe cumplir con estándares internacionales que garantizan interoperabilidad, seguridad operacional y calidad de potencia.
Estándares de Calidad de Potencia
- IEEE 519: Límites de distorsión armónica (THD ≤ 5%)
- IEC 61000-2-2: Características de entorno electromagnético industrial
- EN 50160: Características de suministro de energía eléctrica (Europa)
Protección y Coordinación
- IEEE C37.2-2022: Nomenclatura de dispositivos ANSI
- IEEE C37.41: Protección de generadores síncronos
- IEEE 242: Coordinación de protecciones industriales
Control y Gobernador
- ISO 3046: Procedimientos de prueba turbinas de gas
- IEC 60034-1: Máquinas eléctricas rotatorias
- IEC 60255: Características de relés de medición y protección
Sistemas de Gestión
- NERC PRC-002: UFLS obligatorio en redes interconectadas
- IEC 61850: Comunicación digital para automatización eléctrica
- IEC 60870-5-104: SCADA telecontrol sobre TCP/IP
16. Casos de Aplicación Práctica
Tres ejemplos reales que ilustran la aplicación integrada de control de frecuencia, voltaje, protección y load shedding en escenarios diferentes de la industria.
Caso 1: Plataforma Offshore 4 GTG (6.3 MW c/u)
Configuración: Cuatro GTG diesel en paralelo alimentando compresores de centrifugación.
- Control de Frecuencia: Peer-to-peer isócrono vía Ethernet; speed bias adaptativo
- Regulación Voltaje: CCC digital con fallback a V/Hz
- Protección: 87G diferencial redundante; UFLS en 4 etapas
- Arranque Motores: VFD en compresores principales; pre-shedding automático
- Resultado: \( \Delta f \leq \pm 0.05 \) Hz, voltaje ±0.5%
Caso 2: Planta Industrial Onshore 3 GTG (5 MW c/u)
Configuración: Tres GTG alimentando planta de compresión de gas natural.
- Control Frecuencia: Droop 4% base; speed bias ajusta según carga
- Regulación Voltaje: Droop reactivo 5% + V/Hz
- Load Shedding: UFLS automático + contingency shedding
- Arranques: Secuencial automático cada 45 s
- Transferencia: Capacidad island-to-grid sin interrupción
Caso 3: Microred Híbrida Solar + GTG + Almacenamiento
Configuración: 6 MW FV, 2.4 MW GTG, 1.6 MWh batería; operación isla/grid.
- Control Frecuencia: GTG es maestro en isla; solar en modo grid-following
- Sincronización: Check-sync automático con predicción solar (ML)
- Regulación Voltaje: Batería proporciona soporte (STATCOM mode)
- Load Shedding: UFLS + battery curtailment coordinados
- Resultado: Transiciones suave en <2 s; \( f \) dentro ±0.2 Hz
17. Conclusiones y Recomendaciones Finales
La integración de técnicas de control de velocidad (droop, isócrono, peer-to-peer), regulación de voltaje (V/Hz, CCC, droop reactivo), protección eléctrica coordinada y filosofías de load shedding conforma un enfoque sistémico para sistemas de generación estables, confiables y flexibles.
- ✓ Reparto de carga automático: Droop y peer-to-peer aseguran distribución equitativa; CCC estabiliza sin caída.
- ✓ Estabilidad transitoria optimizada: Step load mejorado mediante VFDs, speed bias dinámico y arranques coordinados.
- ✓ Protección coordinada robusta: Relés 87G/87B actúan en <50 ms; UFLS evita colapso cascada.
- ✓ PMS como núcleo integrador: Supervisión centralizada, eventos en tiempo real, reconexiones automáticas.
- ✓ Conformidad con estándares: IEEE C37.2, IEC 60255, ISO 3046, IEC 61850 respaldan interoperabilidad.
Recomendaciones de Implementación
- Estudios de estabilidad previos: Simulaciones EMTP/DigSILENT para cada configuración. Validar step load, arranques y eventos de falla.
- Selección de AVR y gobernador: Priorizar modelos con comunicaciones (Modbus, IEC 61850) y redundancia. CCC digital preferible en sistemas >2 GTG.
- Configuración de load shedding: Definir etapas UFLS con tiempos <200 ms; prioritizar cargas según criticidad.
- Implementar PMS robusto: Central de datos, HMI, control automático, event logging, alarmas.
- Pruebas de validación: Black-start, load shedding, transferencia isla-grid sin carga.
- Mantenimiento predictivo: Monitoreo continuo; alertas ante degradación (tiempo respuesta > +20 ms, \( \Delta V \) > ±2%).
La correcta aplicación de estos principios resulta en sistemas de generación altamente confiables, con mínima intervención manual, máxima eficiencia energética y robustez ante perturbaciones. Los casos documentados en plataformas offshore, plantas onshore e instalaciones híbridas son testimonio del éxito de este enfoque integrado.
