¿Qué Pasaría si un Generador Opera sin Neutro? – Análisis Técnico Profesional

¿Qué Pasaría si un Generador Opera sin Neutro?

Análisis en base a la posibilidad de perder la conexión de neutro por motivos operativos o fallas

Conceptos – Punto Neutro en Generadores

En un generador síncrono con conexión estrella (Y), el neutro es el punto de convergencia de los tres devanados del estator. Su puesta a tierra correcta es fundamental para:

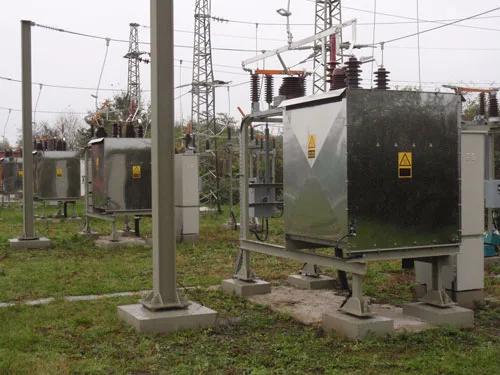

Estructura generador síncrono
Figura: Instalacion tipica de un NGR.

⚠️ ADVERTENCIA CRÍTICA

Sin neutro aterrado correctamente:

  • ✗ Voltajes fase-tierra descontrolados hasta 15-20 kV (ruptura aislamiento)
  • ✗ Falla garantizada con desbalances >10%
  • ✗ Sincronización fallida = 9,700+ A destructivos, en caso no sincronice correctamente

Métodos de Puesta a Tierra – Análisis Comparativo Detallado

Métodos de puesta a tierra

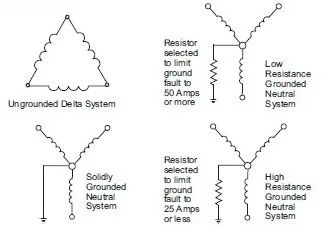

Figura: Esquema de 4 métodos de puesta a tierra. Izquierda a derecha: Tierra Sólida (0Ω), Baja Impedancia (20-100Ω), Alta Impedancia/NGR (800-2000Ω), Neutro Flotante (sin conexión). Fuente: Post Glover Resistors NG112-06.

1️⃣ TIERRA SÓLIDA (Rigidly Grounded)

Este método conecta el punto neutro del generador directamente a la malla de tierra, sin ninguna impedancia intencional. Su objetivo es mantener el neutro al mismo potencial que la tierra, pero permite corrientes de falla extremadamente altas, lo que lo hace inadecuado para la protección de generadores.

Esquema de tierra sólida

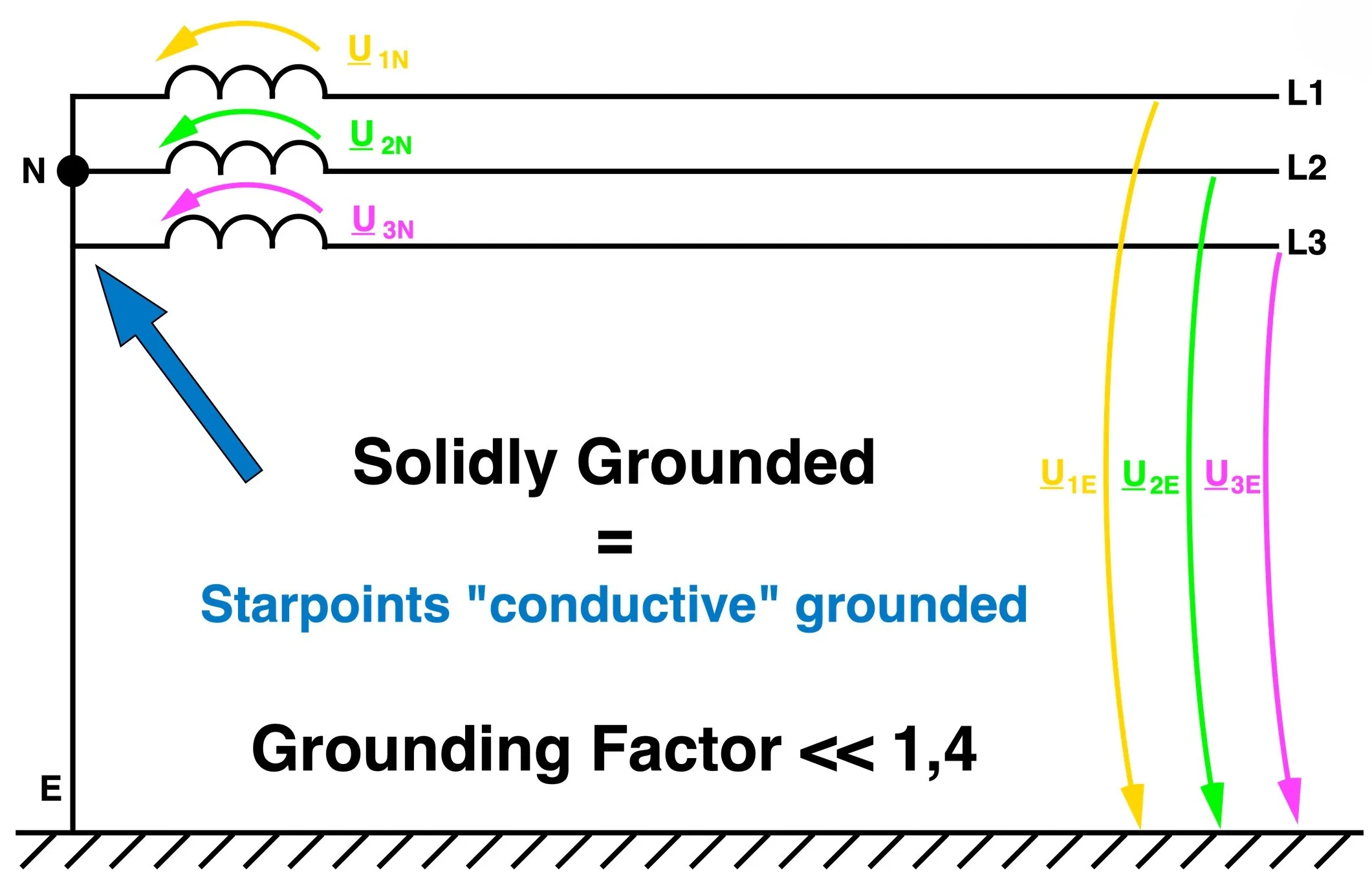

Esquema de Puesta a Tierra Sólida: El neutro del generador se conecta directamente a tierra.
0 Ω
Resistencia
6,000+ A
Corriente Falta
≤10 seg
Tiempo Op
8 kV
V Máximo

Desventajas – CRÍTICAS:

  • • Corrientes de falta EXTREMADAMENTE elevadas (6,000+ A)
  • • Daño mecánico y térmico severo en devanados
  • • Calentamiento intenso en punto de falta (I²R = 6,000² × 0 = ∞ en falta)
  • • Operación SOLO TRANSITORIA (máx 10-30 segundos)
  • • Requiere interruptor de GRAN capacidad de corte (~50 kA)
  • • Pérdidas I²R extremas en conductor de tierra
  • • Riesgo de arco eléctrico y explosión

CONCLUSIÓN TIERRA SÓLIDA: Usada SOLO en sistemas de muy corta duración (menos de 30 segundos) o sistemas de distribución antiguos. TOTALMENTE NO RECOMENDADA para generadores de operación continua.

2️⃣ BAJA IMPEDANCIA (NGR Baja Resistencia)

Introduce una resistencia de bajo valor (típicamente 20-100 Ω) entre el neutro y tierra. Limita la corriente de falta a un nivel moderado (100-400 A), reduciendo el daño en comparación con la tierra sólida, pero aún es demasiado alta para operación continua durante una falla.

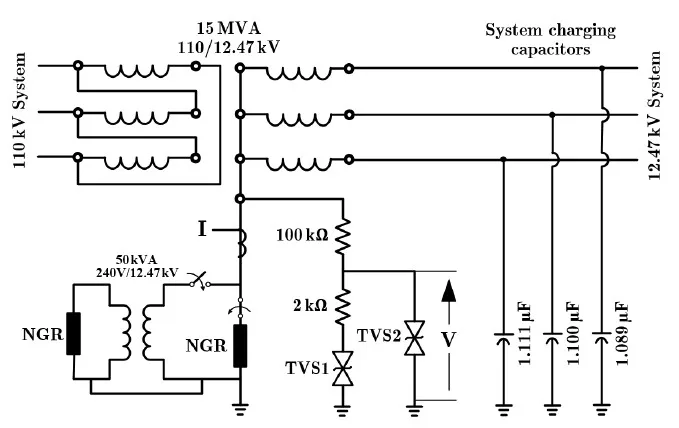

Esquema de baja resistencia
Esquema de Puesta a Tierra de Baja Resistencia: Se inserta una resistencia de bajo valor en la conexión a tierra del neutro.
20-100 Ω
Resistencia
160-400 A
Corriente Falta
10-30 seg
Tiempo Op
1,260 kW
Potencia Disipada

Cálculo de Corriente:

$$I_{falta} = \frac{V_{LN}}{R_{NGR}} = \frac{7,970 \text{ V}}{50 \, \Omega} \approx 159 \text{ A}$$

Potencia Disipada en el NGR:

$$P = I^2 \times R = (159 \text{ A})^2 \times 50 \, \Omega = 1,260 \text{ kW}$$

CONCLUSIÓN BAJA RESISTENCIA: Calculo para un sistema de 13.8kV, mejor que tierra sólida pero aún limitado a operación TRANSITORIA (máximo minutos). Requiere descarga rápida y operador atento. Usado solo donde operación breve es tolerable.

3️⃣ ALTA IMPEDANCIA (NGR Alto – RECOMENDADO UNIVERSALMENTE)

Este es el método preferido y recomendado por todas las normativas. Utiliza una resistencia de alto valor (800-2000 Ω) para limitar la corriente de falla a un nivel muy bajo (típicamente 5-10 A). Esto previene daños al generador y permite la operación continua del sistema incluso durante una falla a tierra, dando tiempo para una parada controlada.

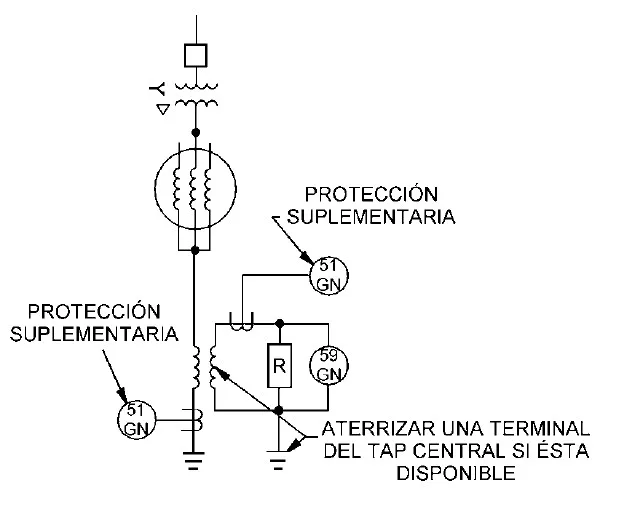

Esquema de alta impedancia
Esquema de Puesta a Tierra de Alta Resistencia (NGR): El método recomendado, con una resistencia de alto valor que limita la corriente de falla.
800-2000 Ω
Resistencia
4-10 A
Corriente Falta
ILIMITADO ✓
Tiempo Op
64 kW
Potencia Disipada

Cálculo (R=1000Ω):

$$I_{falta} = \frac{7,970 \text{ V}}{1,000 \, \Omega} = 7.97 \text{ A}$$ $$P = (7.97)^2 \times 1,000 = 63.5 \text{ kW}$$

Alta Impedancia disipa 1,260 kW ÷ 64 kW = 20x MENOS CALOR

Ventajas:(ejemplo para un sistema en 13.8kV)

  • ✓ Asegura un mejor diseño para una operacion continua
  • ✓ Corriente de falta extremadamente baja (5-10 A)
  • ✓ Daño MÍNIMO en falta a tierra
  • ✓ Sobrevoltajes transitorios <1-2 kV
  • ✓ Protecciones activas permanentemente
  • ✓ Cumple 100% normativas (IEEE, IEC, CSA, OEM)

✓ CONCLUSIÓN

Es la solucion mas recomendada para evitar afectacion al generador

Tabla Comparativa Completa – 4 Métodos de Puesta a Tierra

ParámetroTierra SólidaBaja ImpAlta Imp (NGR)Flotante ❌
Resistencia0 Ω20-100 Ω800-2,000 Ω
Corriente Falta6,000+ A160-400 A4-10 A3-5 A (cap)
Tiempo Operación≤10-30 seg10-30 segILIMITADOInestable
Voltaje Máximo8 kV10 kV<1 kV15-20 kV
Daño en FaltaExtremoSignificativoMínimoGarantizado

Protecciones Recomendadas

En un generador con NGR se puede implementar protecciones coordinadas con un mismo relé. Cada uno cumple función específica, esto podria variar dependiendo del fabricante y la definicion de ingenieria.

IEEEFunciónTiempoCriticidad
87GDiferencial generador<50 msPRIMARIA
59NSobretensión neutro500-1000 msPRIMARIA
51NSobrecorriente neutro1-5 segPRIMARIA
46Secuencia negativa60-300 segSECUNDARIA
25Sincronismo0 (instantáneo)CRÍTICA
51VSobrecorriente supervisada2-20 segRESPALDO
Protecciones

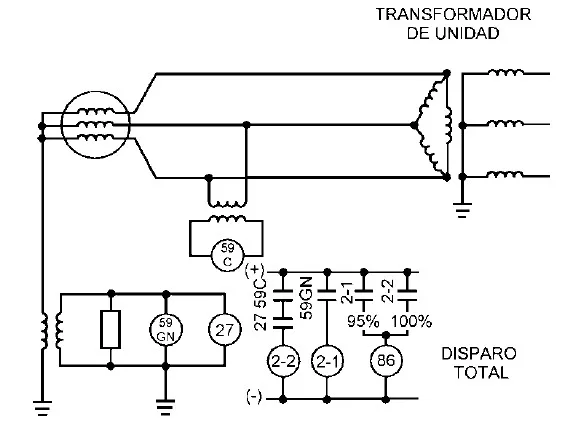

Figura: Esquema de protecciones coordinadas para un generador con NGR.

RELÉ 25 (Sincronismo):

Es el ÚNICO que PREVIENE sincronización fallida. Bloquea cierre si NO se cumplen: ΔV<5%, Δf<0.2Hz, Δφ<15°. Todos los demás responden DESPUÉS de la falla. El 25 la PREVIENE.

Escenarios Operacionales Críticos

Monitoreo Continuo del NGR

Se recomienda que el NGR debe monitorearse CONTINUAMENTE para detectar aperturas (falla-abierta) que causarían operación sin protección, a continuacion se muestra un ejemplo de esquema de monitoreo que al detecta la falta de mediante corriente diferencial podria sacar de servicio el sistema por seguridad

Monitoreo NGR

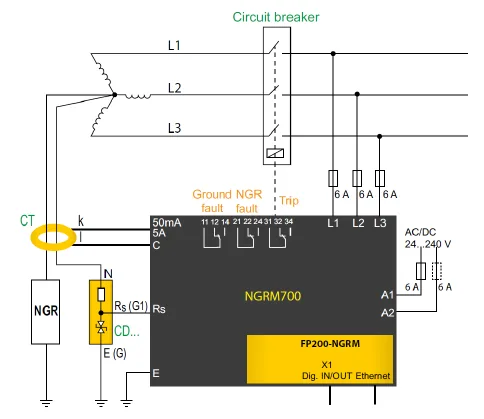

Figura: Sistema de monitoreo continuo de NGR.

Tres Estados Monitoreables del NGR:

✓ Estado 1: Normal

Corriente <5A. Voltaje <1kV. Operación segura.

⚠️ Estado 2: Con Falta

Corriente 5-10A. Falta presente.

❌ Estado 3: NGR Abierto

Corriente <1A (cap). Acción inmediata.

Casos de Falla Documentados

Documentos extraídos de IEEE, MSHA Reports y estudios de campo que documentan consecuencias reales de falla de NGR.

Caso 1: Mina de Carbón Virginia (1991)

NGR abierto no detectado durante 3 meses → Electrocución fatal. MSHA Report oficial.

Caso 2: Soft Starter Failure

NGR abierto → Voltajes desbalanceados (5-15 kV) → Operación inesperada.

Caso 3: Mining Operation Canadá

Inspección encontró 9 conexiones SUELTAS en NGR durante operación.

Caso 4: Planta Química – Estudio

80 subestaciones, 10 con NGR alta imp. → 20% tasa de falla (2 abiertas, 8 intermitentes).

Nota Adicional sobre Causas de Falla:

Además de degradación física (corrosión, vibración), factores críticos incluyen error humano: olvido de reconectar NGR, conexiones incorrectas, falta de verificación de integridad del circuito. Protocolos y checklists son esenciales.

Marco Normativo y Estándares Aplicables

Todas las normativas REQUIEREN un sistema de puesta a tierra adecuado. Operar sin él es incumplimiento claro.

NormaAutoridadRequisito
IEEE C37.101IEEENGR OBLIGATORIO
IEEE C37.102IEEEProtección coordinada
IEC 60034-3IECPuesta a tierra obligatoria
CSACanadáMonitoreo continuo
OEMGE, Siemens, ABB, AlstomNGR especificado

❌ INCUMPLIMIENTO CLARO

Operar sin NGR viola IEEE C37.101, IEEE C37.102, IEC 60034-3, CSA y especificaciones OEM.

Conclusión Final

❓ ¿Qué Pasaría si un Generador Opera sin Neutro?

  • Hechos: El equipo puede arrancar y desarrollar su condición de operación.
  • Técnicamente: Riesgos alto para una posible falla si se conjugan escenarios de desbalance, asi como afectacion en el tiempo al equipo mientras mas opere.
  • Normativamente: No sigue los lineamientos establecidos o recomendacciones tecnicas para operacion segura.
  • Operacionalmente: Inaceptable por tanto se debe evitar su uso o incluso parar inmediatamente si se detecta la condicion.

❌ Nunca Permitir

Operación sin neutro aterrado. Riesgo inaceptable.

✓ Implementar NGR

Alta impedancia 800-2000Ω. Operación continua. Cumple normativas.

✓ RECOMENDACIÓN

Implementar inmediatamente NGR de alta impedancia (800-2000Ω). LA MEJOR ALTERNATIVA.
