Uso conduit flexible en area clasificada

Cableado · Clase I Div 1 · NEC Art. 501

Un conduit flexible estándar entre dos enclosures explosion-proof no es una solución económica: es una falla latente garantizada. El NEC Art. 501 prescribe métodos de cableado exactos para Clase I. Usarlos correctamente requiere entender el principio del camino de flama, las tres categorías de conduit flexible (prohibido, restringido, certificado), los requisitos de sello NEC 501.15 y la lógica de cada transición entre áreas.

Métodos Div 1 NEC 501.10(A) · NEC 2023 Flexibles UL 1203 / NEC 501.10(A)(2) MC-HL NEC 501.10(A)(1)(c) Sellos NEC 501.15 · 18″ rule
50115

NEC Art. 501.15 · Sellos cortafuego en Clase I

Un conduit no sellado actúa como un cañón: la llama interna pre-comprime los gases adelante (pressure piling), y la segunda detonación es exponencialmente más violenta. El sello no es un accesorio — es la última barrera del sistema.

NFPA 70 (NEC) 2023 · Art. 501.10 · 501.15 · 501.140 · UL 1203 · UL 360

Contenido
  1. TL;DR — Decisión rápida
  2. Principio de contención explosion-proof
  3. Métodos de cableado NEC 501.10
  4. Por qué fallan LFNC y LTFMC
  5. Conduit flexible certificado UL 1203
  6. Cable MC-HL con prensaestopas
  7. Cordones flexibles NEC 501.140
  8. Sellos cortafuego NEC 501.15
  9. Transiciones entre áreas
  10. Checklist de instalación
  11. Conclusión y referencias

01TL;DR — Decisión rápida

Resumen ejecutivo

¿Qué conduit flexible puedo usar en Clase I, División 1?

Solo existen tres opciones válidas donde se requiere flexibilidad. Todo lo demás está prohibido o crea una falla catastrófica garantizada.

  • LFNC (UL 356): Prohibido en cualquier área clasificada — NEC 356.12(4). Sin excepción, sin longitud mínima.
  • LTFMC (UL 360): Solo en División 2, no en División 1. Su espiral metálico se separa bajo presión de explosión.
  • Flexible certificado UL 1203: Único conduit flexible permitido en Div 1. Máximo 36″ (≈ 0,9 m). Con fittings listados del mismo sistema.
  • Cable MC-HL + gland certificado: Alternativa flexible óptima. Armadura de aluminio corrugado continua y hermética a gases.
  • Cordones NEC 501.140: Solo tipos extra-hard usage (SO, ST, SE, W) con conector/sello listado. Solo en establecimientos con supervisión de ingeniería.
  • Sello NEC 501.15: Obligatorio dentro de 18″ de todo enclosure con fuentes de arco (Div 1). Obligatorio en todo límite de área clasificada.

02Principio de contención explosion-proof

Un enclosure explosion-proof no evita la ignición interna — la asume como inevitable y la contiene. La ingeniería se basa en tres mecanismos simultáneos:

Mecanismo 1

Contención de presión

La envolvente soporta la presión máxima de la detonación interna sin romperse ni deformarse permanentemente. Las presiones pueden alcanzar 150–200 psi en mezclas estequiométricas.

Estándar: UL 1203 / NEC 500.5(A)
Mecanismo 2

Camino de flama

Los gases calientes escapan solo por pasajes roscados largos y estrechos (mínimo 5 hilos completos engranados). La fricción y la superficie metálica enfría los gases de > 2 000 °F a menos de la AIT del gas externo.

Requisito: NEC 501.10(A)(1) — roscado en campo con 5 hilos
Mecanismo 3

Integridad de sistema

El enclosure, el conduit, los fittings y los sellos forman una cadena ininterrumpida. Introducir un componente no certificado — como un tramo de conduit flexible estándar — rompe la cadena en su eslabón más débil.

Consecuencia: invalidación total de la protección Ex

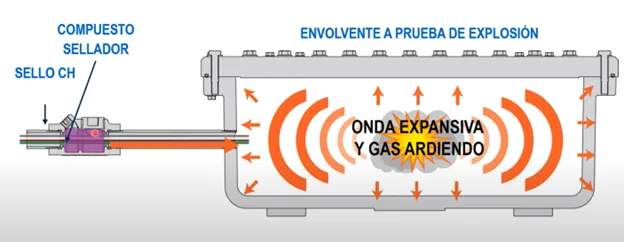

Camino de flama — principio de enfriamiento por confinamiento Fig. 1 · NEC 500
Diagrama que ilustra cómo una carcasa explosion-proof contiene la detonación interna y enfría los gases calientes a través del camino de flama roscado, evitando la ignición de la atmósfera externa.
La envolvente explosion-proof contiene la detonación. Los gases escapan únicamente por el camino de flama roscado (≥ 5 hilos), donde la pérdida de calor por superficie y fricción los enfría por debajo de la temperatura de autoignición del gas externo. Un conduit flexible sin certificar cortocircuita este mecanismo.
!
Pressure piling — efecto multiplicador sin sello En un conduit no sellado, la onda de llama avanza y comprime los gases adelante de sí misma (Drucksteigerung en la literatura alemana de ingeniería de seguridad). Cuando la llama alcanza esa zona pre-comprimida, la segunda detonación supera en varios órdenes de magnitud la primera. Este fenómeno justifica directamente el requisito de sello del NEC 501.15 — no es una redundancia; es la única barrera que lo previene.

03Métodos de cableado aprobados — NEC 501.10

NEC 501.10 divide los métodos según la división. En División 1, las opciones son estrictas y cerradas. En División 2 se amplían, pero siguen siendo más restrictivas que instalaciones generales.

MétodoDivisión 1 (Div 1)División 2 (Div 2)Referencia NEC
RMC roscado en campo (Conduit metálico rígido)✔ Obligatorio roscado — 5 hilos mínimo✔ Permitido501.10(A)(1)(a)
IMC roscado en campo (Conduit metálico intermedio)✔ Con 5 hilos mínimo✔ Permitido501.10(A)(1)(a)
Cable MI (Mineral-Insulated)✔ Con accesorios listados✔ Permitido501.10(A)(1)(b)
Cable MC-HL (Metal-Clad Hazardous Locations)✔ Con gland certificado para Div 1✔ Permitido501.10(A)(1)(c)
TC-ER-HL / Tipo P✔ Listado para ubicaciones peligrosas✔ Permitido501.10(A)(1)(d)
Flexible UL 1203 (listado hazardous)✔ Máx. 36″ · con fittings listados✔ Permitido501.10(A)(2)
EMT (tubo eléctrico metálico — sin rosca)✘ Prohibido — no permite sello hermético✔ Permitido en Div 2501.10(B)(1)
LTFMC (UL 360)✘ Prohibido — no contiene explosión✔ Permitido con fittings listados501.10(B)(2)
LFNC (UL 356)✘ Prohibido (NEC 356.12(4))✘ Prohibido en cualquier área clasificada356.12(4)
i
EMT prohibido en División 1 — ¿por qué? El tubo eléctrico metálico (EMT) no es roscado. Sus conexiones mediante set-screw o compression fittings no pueden crear un sello hermético al paso de vapores ni proporcionar el camino de flama calculado. NEC 501.10(A) requiere roscado en campo específicamente para garantizar la integridad del camino de flama en toda la longitud del conduit.

04Por qué fallan LFNC y LTFMC

Existen dos conduits flexibles de uso común en instalaciones industriales normales que son causa frecuente de no conformidades — y de incidentes — cuando se usan en áreas clasificadas.

4.1LFNC — Conduit flexible no metálico (UL 356)

NEC 356.12(4) — prohibición absoluta en cualquier área clasificada El Artículo 356 del NEC enumera explícitamente los usos prohibidos del LFNC. El ítem (4) prohíbe su uso en «ubicaciones peligrosas» (hazardous locations) de Clase I, II y III, Divisiones 1 y 2. No existe ningún umbral de longitud, ninguna excepción, ninguna condición de uso. La prohibición es total.

El motivo es estructural: el PVC o polietileno de la chaqueta no resiste la onda de presión de una detonación interna. Ante presiones de 150–200 psi, el LFNC revienta en microsegundos, liberando llamas y gases supercalientes directamente al ambiente exterior clasificado. El resultado es exactamente lo que el sistema explosion-proof fue diseñado para evitar.

4.2LTFMC — Conduit flexible metálico hermético a líquidos (UL 360)

El LTFMC tiene apariencia robusta y es hermético a líquidos — esto genera una confusión peligrosa. Sus características reales frente a una explosión interna:

LTFMC en División 2 Uso correcto según NEC 501.10(B)(2)
En División 2, la atmósfera peligrosa solo aparece en condiciones anormales (falla de proceso). El LTFMC es aceptable porque no necesita contener una explosión — la probabilidad de ignición en operación normal es muy baja. Con fittings listados para la ubicación, cumple NEC 501.10(B).
LTFMC en División 1 Mecánica de falla bajo presión
La construcción en espiral de cinta metálica enrollada proporciona flexibilidad mediante separación entre espiras bajo tensión axial. Ante una onda de presión interna de explosión, esa misma separación permite que las espiras se abran. El conduit no contiene la presión — la libera lateralmente. Invalidación completa del camino de flama.

05Conduit flexible certificado — UL 1203

El único conduit flexible aprobado para Clase I, División 1 es el listado específicamente para ubicaciones peligrosas bajo UL 1203. Su construcción es radicalmente diferente al LTFMC:

UL 1203 · Certificado Conduit flexible explosion-proof — construcción y requisitos
Núcleo interior: Corrugado metálico de alta resistencia que forma el camino de flama. Las corrugaciones no se separan bajo presión de explosión — se comprimen y cierran.

Capas intermedias: Empaquetado de sellado entre capas metálicas que impide la migración de gases entre espiras.

Trenzado exterior: Malla de bronce o acero inoxidable soldada que resiste la expansión radial bajo presión interna.

Longitud máxima: 36 pulgadas (≈ 0,9 m) por tramo según NEC 501.10(A)(2). Si se requiere mayor distancia, el diseño debe revisarse — ya sea con RMC o MC-HL.

Fittings del sistema: Los conectores en ambos extremos deben ser del mismo sistema listado. Un conector RMC estándar en un flexible UL 1203 invalida la certificación del tramo completo.

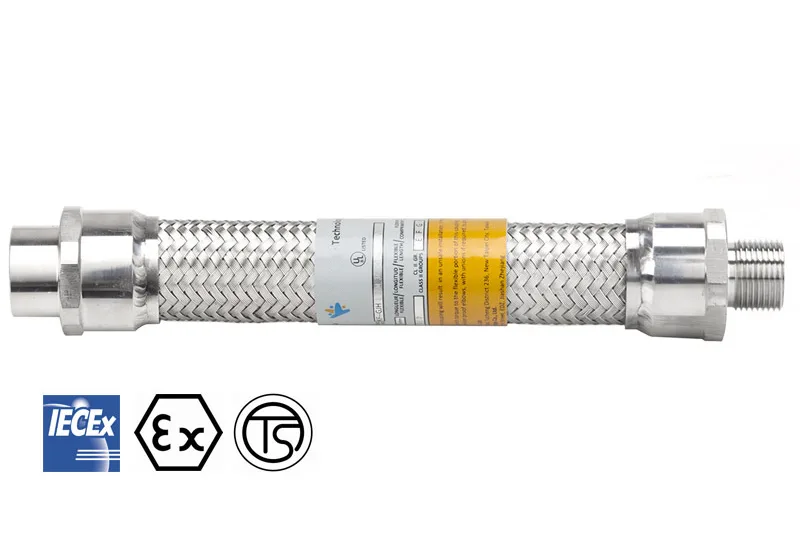

Conduit flexible certificado UL 1203 con fittings explosion-proof Fig. 2 · UL 1203
Conduit flexible certificado UL 1203 para ubicaciones peligrosas Clase I División 1, mostrando la construcción con trenzado de acero inoxidable y los conectores explosion-proof listados en ambos extremos.
Conduit flexible certificado UL 1203 con trenzado metálico exterior y conectores explosion-proof listados. La certificación aplica al sistema completo — conduit + fittings. Longitud máxima: 36″ por tramo según NEC 501.10(A)(2). No sustituible por LTFMC, LFNC ni conduit flexible industrial estándar.
Cuándo usar flexible UL 1203 vs. RMC El flexible UL 1203 aplica exclusivamente donde la flexibilidad es necesaria para la operación del equipo: conexiones a motores o compresores con vibración, equipos con ajuste de posición, luminarias que se alinean después de instalación. Para recorridos fijos, el RMC roscado con 5 hilos sigue siendo el método preferido — no requiere fittings especiales y no tiene límite de longitud.

06Cable MC-HL con prensaestopas certificados

El cable MC-HL (Metal-Clad — Hazardous Locations) es la alternativa más versátil al conduit rígido para Clase I, División 1. La designación «-HL» significa que el cable cumple los requisitos adicionales para ubicaciones peligrosas especificados en NEC Art. 330 y UL 1569.

MC-HL · NEC 501.10(A)(1)(c) Características técnicas — lo que lo hace apto para Div 1
Armadura de aluminio corrugado continua: A diferencia del MC estándar (cinta metálica helicoidal), el MC-HL tiene armadura de aluminio corrugado formada longitudinalmente y soldada. Esta construcción es hermética a gases y vapores — no permite la migración de atmósfera explosiva hacia los conductores ni entre zonas.

Conductor de equipotencialización integrado: Conductor de tierra EGC de cobre desnudo instalado bajo la armadura, en contacto eléctrico continuo con ella.

Clasificación de temperatura: Los conductores están aislados con termoplástico resistente a aceite y humedad, con temperatura nominal de 90 °C.

El prensaestopas (cable gland) es la clave: La protección explosion-proof no la provee el cable sino el conector certificado. El gland crea el sello de flama aplicando compuesto bicomponente alrededor de los conductores individuales — formando un tapón sólido que resiste la presión y enfría los gases escapantes.

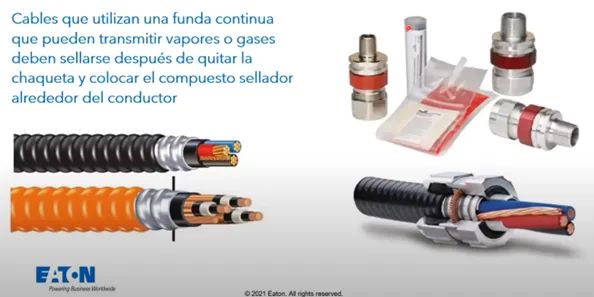

Prensaestopas certificado para cable MC-HL — Clase I, Div 1 Fig. 3 · NEC 501.10(A)(1)(c)
Prensaestopas o cable gland certificado explosion-proof para cable MC-HL, mostrando la cámara de llenado con compuesto sellador y la construcción robusta de latón o acero inoxidable con rosca NPT.
Cable gland certificado para MC-HL en Clase I Div 1. El cuerpo roscado (rosca NPT) forma el camino de flama con el enclosure. La cámara interior se rellena con compuesto sellador bicomponente alrededor de los conductores. El compuesto debe cumplir NEC 501.15(C): punto de fusión ≥ 93 °C (200 °F).
Ventajas del MC-HL frente al flexible UL 1203 para recorridos largos
  • Sin límite de longitud (vs. 36″ del flexible UL 1203)
  • Instalación más rápida en recorridos curvos sin curvatubos
  • Armadura hermética — no requiere sello intermedio en línea recta
  • Compatible con bandejas portacables en Div 2 (NEC 501.10(B)(3))
  • Menor costo instalado para distancias mayores a 1 metro

07Cordones flexibles — NEC 501.140

NEC 501.140 permite el uso de cordones flexibles en Clase I bajo condiciones muy específicas. No es una opción general — está diseñada para equipos portátiles o de desconexión frecuente en entornos industriales supervisados.

Condiciones de uso — NEC 501.140(A) Requisitos acumulativos
Tipo de cordón: Solo «extra-hard usage» según Tabla 400.4 del NEC. Tipos aprobados: SO, ST, SE, SEO, W. Chaqueta de neopreno o elastómero resistente a hidrocarburos.

Terminación: Con conector listado para la ubicación o con conector-sello (seal connector) listado específicamente para Clase I.

Protección mecánica: Por ubicación o mediante guardas aprobadas. El cordón no puede estar suelto en zona de tráfico.

Supervisión: Solo en establecimientos industriales con supervisión calificada de ingeniería. No aplica en instalaciones comerciales ni residenciales.
Aplicaciones típicas Casos de uso legítimos
Luminarias portátiles: Lámparas de trabajo certificadas Clase I con cordón y conector listados. Usadas en mantenimiento con permiso de trabajo.

Herramientas eléctricas certificadas: Equipos portátiles listados para la ubicación donde se requiera desconexión frecuente.

Instrumentación portátil: Analizadores y equipos de prueba certificados Ex ia que necesitan movilidad en área activa.

NO aplicable a: Equipos fijos, motores, luminarias permanentes, tableros o cualquier equipo con cableado continuo.

08Sellos cortafuego — NEC 501.15

Los sellos son quizás el requisito más crítico y más frecuentemente mal ejecutado del Art. 501. El NEC 501.15 establece con precisión dónde, cuándo y cómo instalar cada sello.

8.1Cuándo y dónde son obligatorios

SituaciónRequisitoReferencia
Conduit entra a enclosure con arcos en operación normal (interruptores, contactores, motores)Sello dentro de 18 pulgadas (457 mm) del enclosure501.15(A)(1)
Conduit entre dos enclosures explosion-proof directamenteSello en el conduit entre ellos; si es nipple de máx. 12″ con todos fittings XP, puede omitirse501.15(A)(3)
Conduit cruza límite de Clase I, División 1 hacia otra división o área no clasificadaSello en el lado de División 1, lo más próximo posible al límite501.15(A)(4)
Conduit cruza límite de División 2 hacia área no clasificada (conduit ≥ 2″ de diámetro)Sello en el límite — lado División 2501.15(B)(2)
Conduit vertical que conecta ubicación Div 1 con área no clasificadaSello en ambos extremos o sello con trampa de condensación501.15(A)(4)

8.2Especificaciones del compuesto sellador — NEC 501.15(C)

NEC 501.15(C) Compuesto sellador — especificaciones mínimas
Impermeabilidad a vapores: Impermeable al ambiente de instalación — aceites, agua, hidrocarburos. No usar compuesto silicona en ambientes con solventes que lo degraden.

Punto de fusión mínimo: 93 °C (200 °F) — garantiza integridad en condición de temperatura elevada cerca del equipo.

Espesor mínimo del tapón: Al menos igual al tamaño comercial del conduit (trade size en pulgadas), pero nunca inferior a 16 mm (⅝»). Conduit ½» → mínimo 16 mm; conduit 1″ → mínimo 25,4 mm.

Área libre de conductores en el sello: Los conductores no pueden ocupar más del 40 % del área transversal del fitting de sello. Los conductores deben separarse manualmente antes de verter el compuesto.

Integridad post-fraguado: Ningún conductor puede retirarse o moverse después del fraguado. Si se requiere trabajo, el sello debe rehacerse completamente.

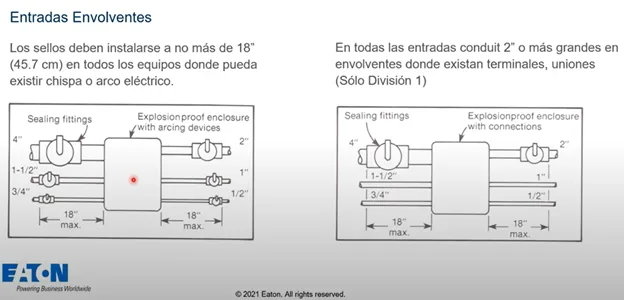

Sello cortafuego tipo EYS en conduit RMC — Clase I, Div 1 Fig. 4 · NEC 501.15
Sello cortafuego tipo EYS instalado en conduit metálico rígido roscado en una instalación Clase I División 1, mostrando el tapón de compuesto sellador fraguado que bloquea la propagación de llama y presión por el interior del conduit.
Sello tipo EYS en conduit RMC. El tapón de compuesto fraguado bloquea la propagación de llama (efecto pressure piling) y la migración de gas inflamable entre zonas. La regla de las 18″ se mide desde la entrada al enclosure hasta la cara del fitting de sello — no hasta el centro del compuesto fraguado.
i
Regla de las 18″ — cómo medirla correctamente La distancia de 18″ (457 mm) se mide desde el punto de entrada del conduit al enclosure explosion-proof hasta el centro del fitting de sello. Solo se permiten conexiones roscadas o fittings XP entre el sello y el enclosure — ningún otro fitting, unión, caja o derivación puede insertarse en ese tramo. Si el espacio físico no permite instalar el sello dentro de 18″, se debe replantear el recorrido del conduit.

09Transiciones entre áreas

Las transiciones entre áreas de diferente clasificación son puntos críticos donde el sistema de protección debe mantenerse íntegro. El NEC prescribe requisitos específicos para cada combinación.

9.1Transición División 1 → División 2

En el límite entre Div 1 y Div 2, el conduit de Div 1 debe tener su sello antes de cruzar el límite. Del lado de Div 2 pueden usarse métodos adicionales (LTFMC, EMT) no permitidos en Div 1.

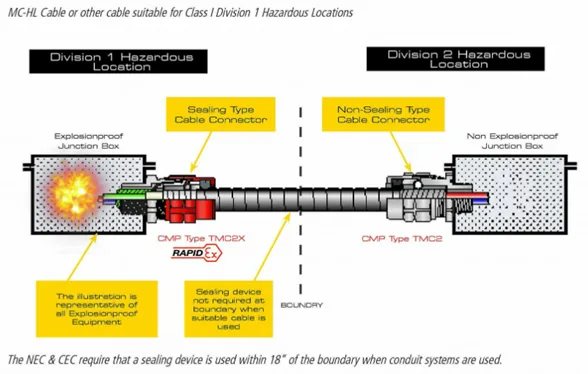

Transición Clase I, Div 1 → Div 2 con sello en el límite Fig. 5 · NEC 501.15(A)(4)
Diagrama de instalación que muestra la transición entre un área Clase I División 1 y un área Clase I División 2, con el sello cortafuego ubicado en el lado de División 1 antes del límite, y cable MC-HL con gland certificado entrando al enclosure XP en División 1.
Transición Div 1 → Div 2. El sello se ubica en el lado de la División 1, lo más próximo posible al límite físico. Del lado de Div 2 puede continuar con RMC sin sello adicional, a menos que ese conduit cruce hacia área no clasificada (NEC 501.15(B)(2)).

9.2Transición División 2 → Área no clasificada

NEC 501.15(B)(2): cuando un conduit de 2 pulgadas o mayor cruza desde División 2 hacia un área no clasificada, se requiere sello en el límite. Para conduits menores de 2″ el código no exige sello en este límite — aunque la práctica de ingeniería lo recomienda cuando el área no clasificada contiene fuentes de ignición sin protección Ex.

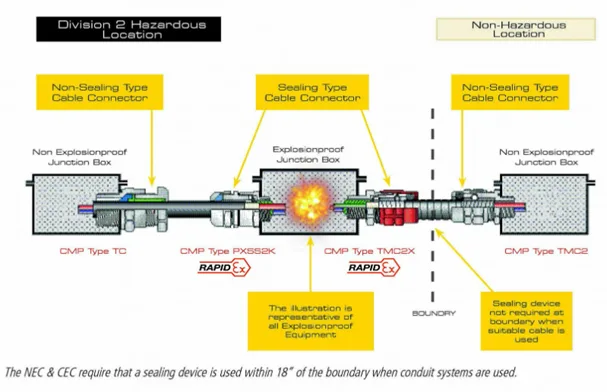

Transición Clase I, Div 2 → Área no clasificada Fig. 6 · NEC 501.15(B)(2)
Diagrama de instalación que muestra la transición entre un área Clase I División 2 y un área general no clasificada, con el sello cortafuego instalado en el lado de División 2 antes del límite.
Transición Div 2 → área no clasificada (conduit ≥ 2″). El sello en el límite previene la migración de gas inflamable desde la zona clasificada hacia el área general donde puede haber fuentes de ignición sin protección Ex. Para conduits < 2″, el sello es buena práctica aunque no mandatorio por NEC.
Conduits verticales — trampa de condensación Un conduit vertical que baja desde Div 1 hacia área no clasificada puede actuar como columna de gas inflamable incluso con sello en el extremo superior. NEC 501.15(A)(4) requiere sello en el extremo de Div 1 y, cuando el conduit termina en área no clasificada, puede requerirse trampa de condensación (drain fitting) para evitar acumulación de líquidos que pueda degradar el sello. Verificar con AHJ (Autoridad de Jurisdicción) en cada proyecto.

10Checklist de instalación y comisionamiento

Verificar antes de energizar cualquier sistema de cableado en Clase I, División 1. Cada ítem debe ser confirmado y documentado por el instalador calificado.

  • Método de cableado: Solo RMC, IMC, MI, MC-HL, TC-ER-HL o flexible UL 1203 — ningún otro.
  • Roscado en campo: Mínimo 5 hilos completos engranados en cada acople de conduit rígido. Sin roscas incompletas ni dañadas.
  • LFNC ausente: Ningún tramo de conduit no metálico en el área clasificada, independientemente de la longitud.
  • LTFMC ausente en Div 1: Solo visible en Div 2 con fittings listados. Si hay LTFMC en Div 1, es no conformidad crítica.
  • Flexible UL 1203 ≤ 36″: Cada tramo medido. Los fittings en ambos extremos son del mismo sistema listado UL 1203.
  • MC-HL con gland certificado: El gland está relleno con compuesto bicomponente alrededor de conductores individuales. Compuesto fraguado antes de energizar.
  • Sello en 18″: Todo conduit que entra a enclosure con fuentes de arco tiene sello dentro de 457 mm. Medido desde el punto de entrada al enclosure.
  • Nada entre sello y enclosure: Solo fittings XP o acoples roscados entre el sello y el enclosure. Sin cajas, derivaciones ni uniones no roscadas en ese tramo.
  • Sello en límites de área: Todo conduit que cruza límite de área clasificada tiene sello en el lado correcto.
  • Compuesto sellador fraguado: Punto de fusión ≥ 93 °C verificado. Espesor ≥ 16 mm. Conductores no movidos post-fraguado.
  • Integridad de puesta a tierra: Continuidad del conductor EGC desde enclosure hasta tablero verificada. Sin discontinuidades en la cadena de tierra.
  • Documentación completada: Certificados de material (UL listing), procedimientos de instalación y registros de prueba archivados antes de energizar.

Conclusión

La integridad de un sistema explosion-proof es exactamente tan fuerte como su componente más débil. Un conduit flexible no certificado entre dos enclosures XP no es un problema menor de código — es la anulación completa de la protección, transformando equipos de alta ingeniería en fuentes de ignición latentes.

El marco NEC 501 ofrece opciones válidas para cada necesidad de flexibilidad: el UL 1203 para tramos cortos donde se necesita absorber vibración, el MC-HL para recorridos largos con flexibilidad de trayecto, y los cordones NEC 501.140 para equipos portátiles en establecimientos supervisados. Usar la opción correcta requiere entender el principio del camino de flama — no solo memorizar el número del artículo.

Los sellos NEC 501.15 completan el sistema: sin ellos, el conduit actúa como vía de propagación de llama por pressure piling. Con ellos correctamente instalados — compuesto fraguado, espesor mínimo, sin obstrucciones en los 18″ — el sistema cumple su función de contención y aislamiento de zonas con la precisión para la que fue diseñado.

Referencias normativas

  1. NFPA 70 (NEC) 2023 — Art. 501.10: Wiring methods in Class I locations
  2. NFPA 70 (NEC) 2023 — Art. 501.15: Sealing and drainage in Class I locations
  3. NFPA 70 (NEC) 2023 — Art. 501.140: Flexible cords in Class I locations
  4. NFPA 70 (NEC) 2023 — Art. 356.12(4): LFNC — uses not permitted (hazardous locations)
  5. NFPA 70 (NEC) 2023 — Art. 500.5: Classification of hazardous locations
  6. UL 1203:2021 — Standard for Explosion-Proof and Dust-Ignition-Proof Electrical Equipment for Use in Hazardous (Classified) Locations
  7. UL 360:2021 — Standard for Liquid-Tight Flexible Steel Conduit (LTFMC)
  8. UL 356:2018 — Standard for Liquid-Tight Flexible Nonmetallic Conduit (LFNC)
  9. UL 1569:2018 — Standard for Metal-Clad Cables (MC) — incluye MC-HL
  10. NFPA 496:2021 — Standard for Purged and Pressurized Enclosures for Electrical Equipment
  11. IEC 60079-14:2013+AMD1:2015 — Instalación de equipos eléctricos en atmósferas explosivas (referencia comparativa)
  12. API RP 500:2012 (R2018) — Recommended Practice for Classification of Locations for Electrical Installations at Petroleum Facilities
